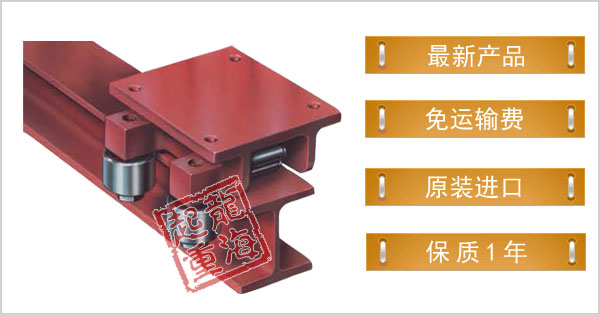

德国FR导辊


FR导辊的特点:

  • FR导辊为横向导辊,为长久负载的往复搬运或长距离搬运
  • 德国FR导辊坚固耐用,几乎免维护,焊接结构,能够保持一个限定方向
  • 载重滚轮小车FR导辊可根据客户的要求定制,固定孔位置也可更改

LHRJ-B滚轮小车

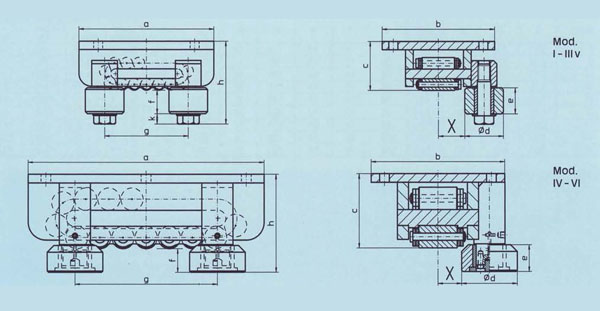

FR导辊尺寸图:

 FR导辊尺寸图

LHRJ-B滚轮小车

FR导辊技术参数:

Mod. a b c Ø d e f g h k X小 X大 每个导轮容许的径向力
T
I 210 175 76 60 40 36 130 128 16 35 80 1
II 220 190 87 60 40 32 140 135 16 42 90 1
III 270 210 104 60 40 32 180 152 16 50 110 1
IIIV 320 220 115 60 40 32 230 163 16 55 115 1
IV 380 270 145 125 60 50 160 195 45 150 10
V 530 300 165 125 60 50 280 215 50 160 10
VV 500 350 190 170 60 50 340 240 50 170 15
VI 900 380 200 170 60 50 550 250 50 170 15

注:
1、X大、X小:指的是导辊的内边缘与搬运车中心的距离
2、搬运车必须要有硬化中心板(如:B型载重滚轮小车),大部分型号产品都可定制硬化中心板

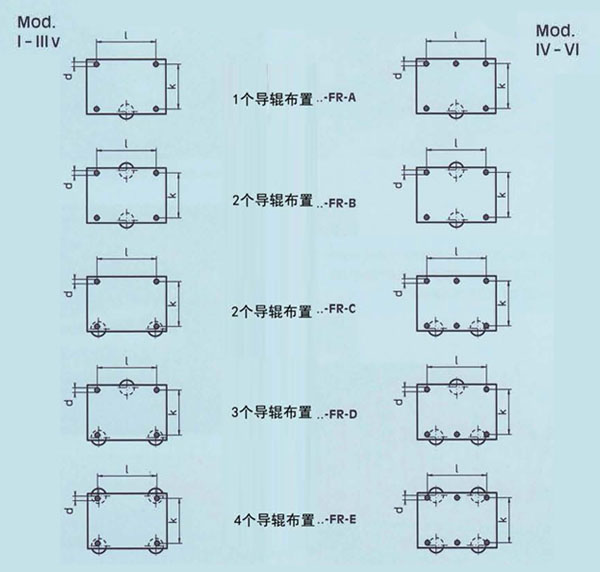

3、如果梁或者轨道的平行度不确定,只把导辊放在一侧边缘,然后用4个导辊在每个搬运车上,如导辊布置图(FR-E);如果平行度可以保障,每个搬运车使用2个导辊就可以,如导辊布置图(FR-C),这样使两个轨道都受力,如图所示:

FR导辊使用示意图

LHRJ-B滚轮小车

相关产品:

B型载重滚轮小车 AM型载重滚轮小车 AS型载重滚轮小车

B型载重滚轮小车

优势:
有硬化中心板的型号,适用于恶劣环境,低位设计

AM型载重滚轮小车

优势:
为长久负载/长距离搬运工具,可与FR导辊配合使用

AS型载重滚轮小车

优势:
为长久负载/长距离搬运工具,中间有平板链条导轨

LHRJ-B滚轮小车

保质承诺

FR导辊属于德国(borkey)品牌、原装进口,产品保质周期为12个月,在正常使用情况下保质期内出现任何质量问题免费调换,非质量问题收费维修。
