N型成套载重滚轮小车附件

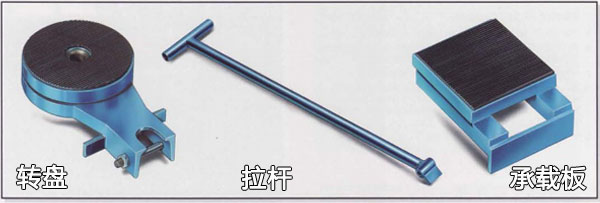

N型成套载重滚轮小车附件（转盘、承载板）特点：

     N型成套载重滚轮小车附件——转盘、承载板，是N型成套载重滚轮小车的重要组成部分，主要是帮助载重滚轮小车实现转弯及平稳运行，配有拉杆使得搬运简单轻松。

转盘：转盘要放在上面，要有拉杆运动中引导，小的转弯半径为3m
承载板：承载板主要作用是使载重滚轮小车使用时更加平衡稳定

N型成套载重滚轮小车附件


LHRJ-B滚轮小车

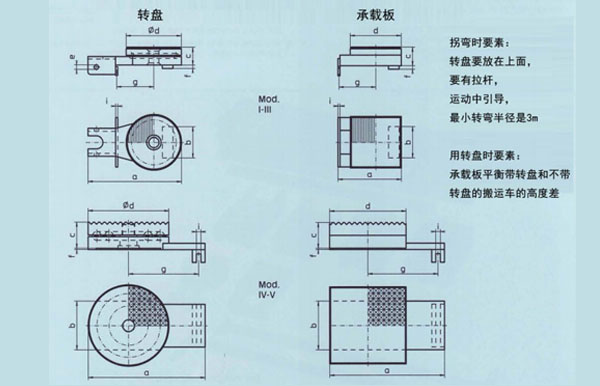

N型成套载重滚轮小车附件尺寸图：

 N型成套载重滚轮小车附件尺寸图
LHRJ-B滚轮小车

N型成套载重滚轮小车附件转盘参数：

型号 a b c Ø d e f g i 自重
kg
I 220 73 42 130 11 8 87 5 4,5
II 220 86 42 130 11 8 87 5 4,5
III 250 96 48 150 11 8 108 5 6,7
IV 275 114 61 190   3 165 11 13,7
V 360 128 61 220   3 235 11 18,9


N型成套载重滚轮小车附件承载板参数：

Mod. a b c d f g i 自重
kg
I 149 73 42 120 8 87 5 3,7
II 149 86 42 120 8 87 5 3,7
II 178 96 48 130 8 108 5 5,3
IV 270 114 61 180 3 165 11 13,8
V 350 128 61 200 3 235 11 18,8


LHRJ-B滚轮小车

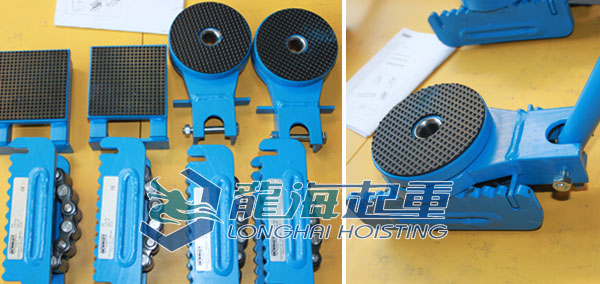

N型成套载重滚轮小车附件（转盘、承载板）实物：

N型成套载重滚轮小车附件（转盘、承载板）实物

 LHRJ-B滚轮小车

保质承诺

N型成套载重滚轮小车附件属于德国（borkey）品牌、原装进口，产品保质周期为12个月，在正常使用情况下保质期内出现任何质量问题免费调换，非质量问题收费维修。
